سکسیونر چیست؟ معرفی انواع، کاربرد، مزایا و نحوه عملکرد سکسیونر در شبکه برق

سکسیونر یکی از تجهیزات مهم کلیدزنی در شبکه‌های برق است که وظیفه اصلی آن ایجاد جداسازی ایمن بخش‌هایی از مدار برای انجام تعمیرات و عملیات نگهداری است. این تجهیز به‌خصوص در شبکه‌های فشار متوسط، پست‌های توزیع، تابلوهای برق و خطوط هوایی کاربرد گسترده‌ای دارد.

اگرچه سکسیونر و دژنکتور هر دو در سیستم‌های برق استفاده می‌شوند، اما عملکرد متفاوتی دارند. دژنکتور برای قطع جریان‌های عادی و خطا طراحی شده است، در حالی که سکسیونر برای ایجاد یک فاصله عایقی قابل مشاهده و اطمینان از ایزوله شدن مدار مورد استفاده قرار می‌گیرد.

در این مقاله با مفهوم سکسیونر، نحوه عملکرد، انواع، کاربردها، مزایا و تفاوت آن با دژنکتور آشنا می‌شویم.

سکسیونر چیست؟

سکسیونر (Disconnector یا Isolator) یک تجهیز کلیدزنی است که برای جداسازی فیزیکی بخش‌هایی از شبکه برق استفاده می‌شود. این تجهیز پس از قطع مدار توسط دژنکتور، با ایجاد فاصله عایقی بین کنتاکت‌ها، شرایط ایمن برای تعمیر و سرویس تجهیزات را فراهم می‌کند.

گرچه امروزه علاوه بر سکسیونرهای غیرقابل قطع زیر بار، سکسیونرهای قابل قطع زیر بار برای قطع جریان بار نیز تولید می‌شوند، اما سکسیونر برای قطع جریان اتصال کوتاه طراحی نشده است؛ بنابراین استفاده از آن در مدارهای دارای جریان، می‌تواند خطرناک باشد. کاربرد اصلی این تجهیز در شبکه‌های فشار متوسط، افزایش ایمنی بهره‌برداری و امکان انجام عملیات تعمیراتی بدون خطر است.

سکسیونر چگونه کار می‌کند؟

عملکرد سکسیونر بر پایه باز و بسته شدن کنتاکت‌های ثابت و متحرک است. زمانی که مدار توسط دژنکتور بی‌برق می‌شود، سکسیونر باز شده و فاصله‌ای قابل مشاهده میان دو بخش مدار ایجاد می‌کند.

این فاصله عایقی باعث می‌شود اپراتور اطمینان داشته باشد که بخش مورد نظر کاملاً از شبکه جدا شده است. سکسیونرها می‌توانند به‌صورت دستی، موتوردار یا مجهز به سیستم‌های کنترل از راه دور مورد استفاده قرار گیرند.

اجزای اصلی سکسیونر

مهم‌ترین اجزای سکسیونر عبارت‌اند از:

کنتاکت‌های ثابت و متحرک: برای ایجاد یا قطع مسیر عبور جریان
مکانیزم عملکرد: شامل سیستم دستی، فنری یا موتوردار
مقره‌های عایقی: برای جلوگیری از انتقال جریان به بدنه
سیستم ارت: برای اتصال زمین تجهیزات پس از جداسازی
تجهیزات جانبی: مانند کنتاکت کمکی، نشانگر وضعیت و تجهیزات مانیتورینگ

انواع سکسیونر

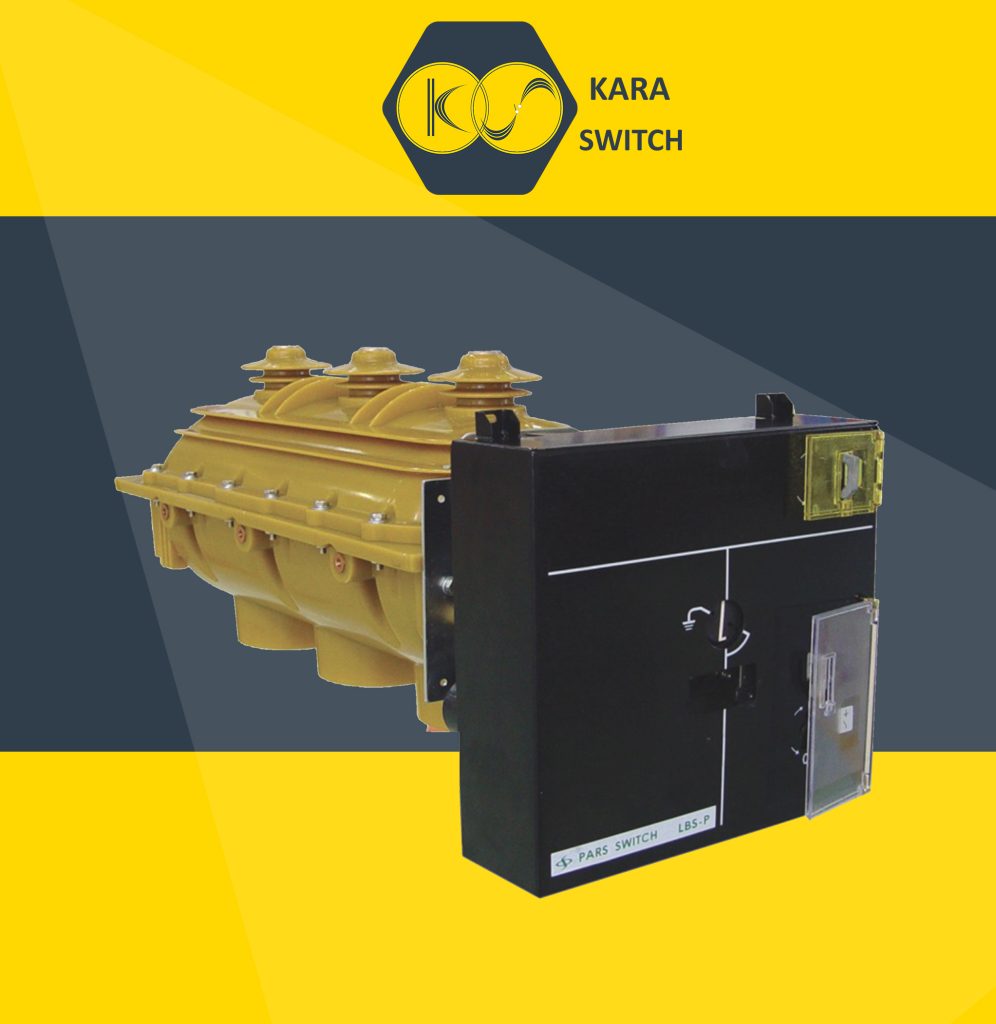

سکسیونر گازی تابلویی (LBS)

این نوع سکسیونر در تابلوهای فشار متوسط کاربرد زیادی دارد و با استفاده از گاز SF6، عایق‌بندی مناسبی ایجاد می‌کند. ابعاد فشرده، قابلیت نصب در تابلوهای MV و امکان عملکرد دستی یا موتوردار از ویژگی‌های آن است.

سکسیونر غیرگازی تابلویی

این مدل ساختار ساده‌تری دارد و در بسیاری از تابلوهای فشار متوسط استفاده می‌شود. هزینه مناسب و تعمیر و نگهداری آسان از مزایای آن است.

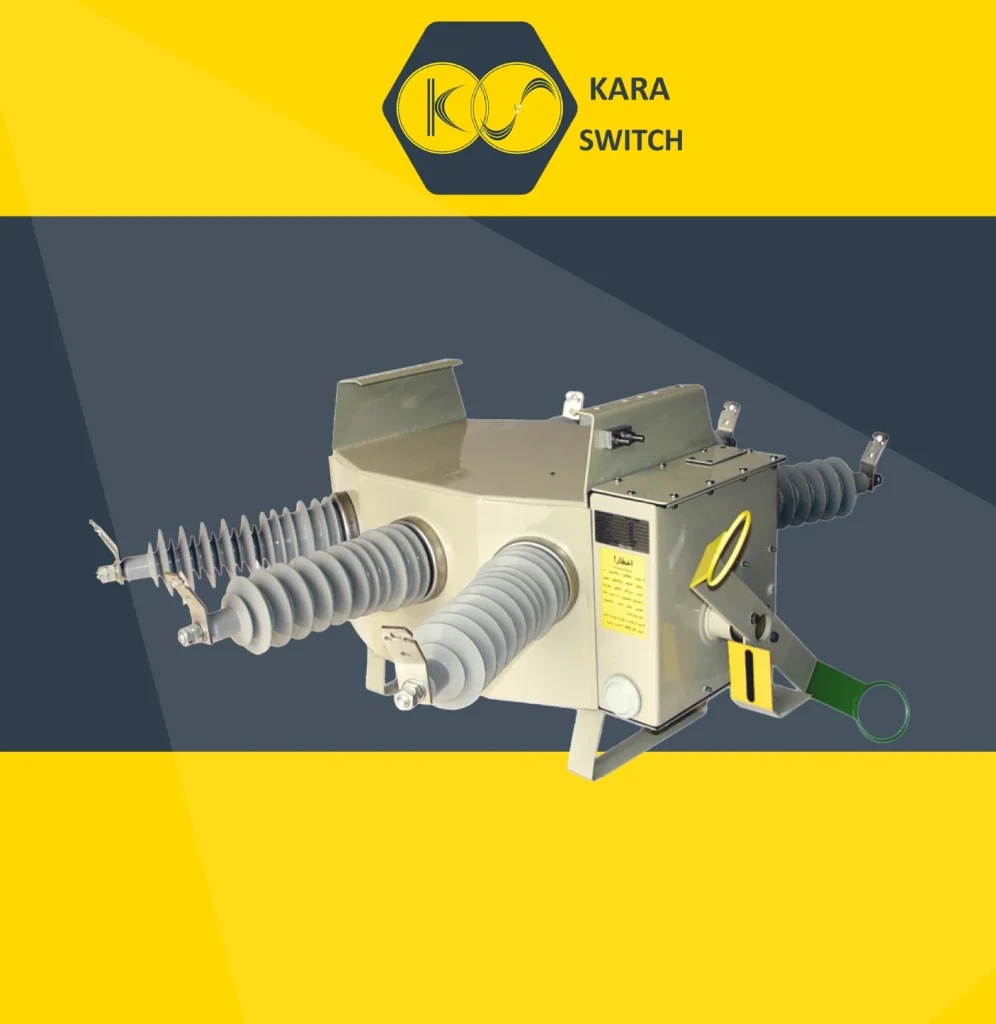

سکسیونر هوایی دستی

این نوع سکسیونر در خطوط هوایی فشار متوسط نصب شده و توسط اپراتور کنترل می‌شود. از آن در شبکه‌های توزیع و خطوط انشعابی استفاده می‌شود.

سکسیونر هوایی موتوردار و مجهز به RTU

مدل‌های موتوردار امکان کنترل از راه دور را فراهم می‌کنند. در شبکه‌های هوشمند، اتصال سکسیونر به تابلوهای RTU باعث کنترل، مانیتورینگ و ارسال اطلاعات به مرکز کنترل می‌شود.

کاربردهای سکسیونر در شبکه برق

سکسیونر در بخش‌های مختلف شبکه فشار متوسط مورد استفاده قرار می‌گیرد، از جمله:

جداسازی تجهیزات برای تعمیرات و سرویس
افزایش ایمنی کارکنان بهره‌برداری
استفاده در پست‌های توزیع برق
جداسازی فیدرها و تجهیزات مختلف شبکه
استفاده در تابلوهای فشار متوسط
اتصال به سیستم‌های اتوماسیون شبکه

مزایای استفاده از سکسیونر

مهم‌ترین مزایای سکسیونر عبارت‌اند از:

افزایش ایمنی در زمان تعمیرات
ایجاد جداسازی قابل مشاهده در مدار
کاهش ریسک خطاهای انسانی
افزایش قابلیت اطمینان شبکه
امکان استفاده در سیستم‌های هوشمند برق
کاهش هزینه‌های نگهداری در بلندمدت

تفاوت سکسیونر و دژنکتور

سکسیونر و دژنکتور مکمل یکدیگر هستند اما وظایف متفاوتی دارند.

ویژگی	سکسیونر	دژنکتور
وظیفه اصلی	جداسازی مدار	قطع و وصل جریان
قطع اتصال کوتاه	ندارد	دارد
حفاظت شبکه	ندارد	دارد
ایجاد فاصله عایقی قابل مشاهده	دارد	ندارد

به زبان ساده، دژنکتور مدار را از نظر الکتریکی قطع می‌کند و سکسیونر آن را از نظر فیزیکی ایزوله می‌سازد.

نکات مهم در انتخاب سکسیونر

برای انتخاب صحیح سکسیونر باید موارد زیر بررسی شود:

ولتاژ نامی شبکه
جریان نامی تجهیز
محل نصب (داخلی یا خارجی)
نوع عملکرد (دستی، موتوردار یا RTU)
شرایط محیطی مانند رطوبت و آلودگی
وجود مستندات فنی و استانداردهای لازم

انتخاب تجهیز مناسب باعث افزایش ایمنی، کاهش هزینه‌های نگهداری و بهبود عملکرد شبکه برق می‌شود.

جمع‌بندی

سکسیونر یکی از تجهیزات کلیدی کلیدزنی در شبکه‌های فشار متوسط است که با ایجاد جداسازی ایمن و قابل مشاهده، نقش مهمی در تعمیرات و بهره‌برداری شبکه دارد. این تجهیز برخلاف دژنکتور برای قطع جریان خطا طراحی نشده، بلکه وظیفه اصلی آن ایزوله کردن بخش‌های مختلف مدار است.

انواع سکسیونر شامل مدل‌های تابلویی، گازی، غیرگازی، هوایی، موتوردار و مجهز به RTU هستند که هرکدام بر اساس شرایط پروژه مورد استفاده قرار می‌گیرند. انتخاب صحیح سکسیونر متناسب با نیاز شبکه، نقش مهمی در افزایش ایمنی و پایداری سیستم برق دارد.
