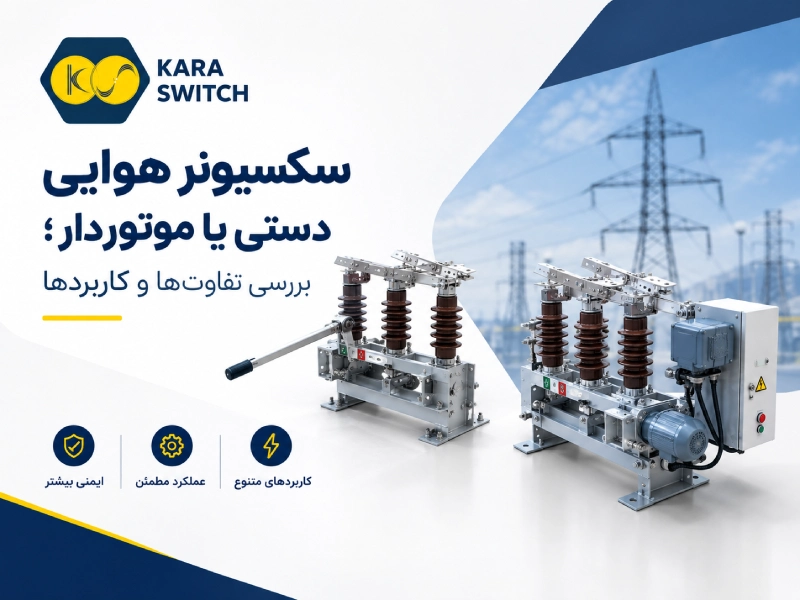

انتخاب تجهیزات مناسب برای شبکه‌های برق به نوع شبکه، شرایط بهره‌برداری، نحوه کنترل و نیازهای عملیاتی بستگی دارد. سکسیونر هوایی دستی یا موتور‌دار نیز با توجه به شیوه عملکرد و سطح کنترل موردنیاز، کاربردهای متفاوتی دارند.
سکسیونر هوایی یکی از تجهیزات مورد استفاده در شبکه‌های توزیع برق است که برای جداسازی و انجام مانور در مدار به کار می‌رود. بسته به طراحی تجهیز و نیاز شبکه، فرمان این سکسیونر می‌تواند به‌صورت دستی یا با استفاده از مکانیزم موتوری انجام شود.
اما تفاوت این دو مدل دقیقاً چیست؟ آیا سکسیونر موتور‌دار همیشه انتخاب مناسب‌تری است؟ در این مقاله تفاوت سکسیونر هوایی دستی یا موتور‌دار را از نظر نحوه عملکرد، کاربرد، کنترل، نگهداری و هزینه بررسی می‌کنیم.
سکسیونر هوایی چیست؟
سکسیونر هوایی یکی از تجهیزات کلیدزنی مورد استفاده در شبکه‌های برق، به‌ویژه شبکه‌های توزیع، است که برای ایجاد جداسازی قابل مشاهده و انجام عملیات مانور و تعمیرات در مدار استفاده می‌شود.
سکسیونر با توجه به نوع و ساختار خود می‌تواند برای شرایط مختلف شبکه طراحی شود. برخی مدل‌ها قابلیت قطع و وصل جریان‌های مشخصی را دارند و برخی دیگر صرفاً برای جداسازی مدار در شرایط تعریف‌شده مورد استفاده قرار می‌گیرند.
به همین دلیل هنگام انتخاب سکسیونر باید مشخصات فنی تجهیز، سطح ولتاژ، جریان نامی، شرایط نصب، قابلیت قطع و وصل و نوع کاربرد آن بررسی شود.
یکی از تفاوت‌هایی که هنگام انتخاب این تجهیزات مطرح می‌شود، دستی یا موتور‌دار بودن مکانیزم عملکرد سکسیونر است.
سکسیونر هوایی دستی چیست؟
در سکسیونر هوایی دستی، عملیات قطع و وصل یا تغییر وضعیت تجهیز توسط اپراتور و از طریق مکانیزم دستی انجام می‌شود.
این نوع سکسیونر ساختار نسبتاً ساده‌ای دارد و برای شبکه‌هایی که نیاز به کنترل و مانور محلی دارند می‌تواند مورد استفاده قرار گیرد.
در این مدل، اپراتور باید در محل نصب تجهیز حضور داشته باشد یا از طریق مکانیزم دستی پیش‌بینی‌شده برای آن، وضعیت سکسیونر را تغییر دهد.
مزایای سکسیونر هوایی دستی
از مهم‌ترین ویژگی‌های مدل دستی می‌توان به موارد زیر اشاره کرد:
- ساختار ساده‌تر مکانیزم عملکرد
- هزینه اولیه معمولاً پایین‌تر نسبت به مدل‌های مجهز به موتور
- سهولت بیشتر در تعمیر و نگهداری مکانیزم
- مناسب برای شبکه‌هایی که نیاز به کنترل از راه دور ندارند
- عدم وابستگی به تجهیزات کنترلی و تغذیه موتور
البته در شبکه‌هایی که تعداد مانورها زیاد است یا دسترسی به محل نصب دشوار است، عملکرد کاملاً دستی می‌تواند محدودیت‌هایی ایجاد کند.
سکسیونر هوایی موتور‌دار چیست؟
در مدل موتور‌دار، سکسیونر به یک مکانیزم موتوری مجهز است که امکان تغییر وضعیت تجهیز را با فرمان الکتریکی فراهم می‌کند.
این ویژگی می‌تواند در شبکه‌هایی که کنترل از راه دور یا اتوماسیون اهمیت دارد، مزیت قابل توجهی ایجاد کند. بسته به طراحی تجهیز، موتور و تجهیزات کنترلی، فرمان می‌تواند از محل نصب یا از یک سیستم کنترل انجام شود.
بنابراین، موتور‌دار بودن سکسیونر صرفاً به معنی افزایش قدرت تجهیز نیست؛ تفاوت اصلی در نحوه فرمان و امکان کنترل مکانیزه آن است.
مزایای سکسیونر هوایی موتور‌دار
مدل موتور‌دار می‌تواند در شرایط زیر مورد توجه قرار گیرد:
- نیاز به کنترل و فرمان الکتریکی
- دشوار بودن دسترسی مداوم به محل نصب
- نیاز به کاهش زمان انجام مانورها
- استفاده در شبکه‌های دارای سیستم اتوماسیون
- نیاز به کنترل از راه دور، در صورت پشتیبانی تجهیز و سیستم کنترلی
- افزایش سرعت واکنش در عملیات بهره‌برداری شبکه
البته قابلیت‌های دقیق هر مدل به طراحی سازنده، تجهیزات جانبی و سیستم کنترل مورد استفاده بستگی دارد.
تفاوت سکسیونر هوایی دستی یا موتور‌دار چیست؟
مهم‌ترین تفاوت سکسیونر هوایی دستی یا موتور‌دار در نحوه عملکرد و اعمال فرمان است. در مدل دستی، اپراتور تغییر وضعیت سکسیونر را از طریق مکانیزم دستی انجام می‌دهد؛ در حالی که در مدل موتور‌دار، تغییر وضعیت به کمک مکانیزم موتوری و فرمان الکتریکی انجام می‌شود.
سکسیونر هوایی دستی معمولاً ساختار ساده‌تری دارد و به تجهیزات کنترلی کمتری نیاز دارد. به همین دلیل هزینه اولیه آن در بسیاری از موارد پایین‌تر است و نگهداری مکانیزم آن نیز می‌تواند ساده‌تر باشد. این مدل بیشتر برای شبکه‌هایی مناسب است که عملیات مانور به‌صورت محلی انجام می‌شود و نیاز به کنترل از راه دور وجود ندارد.
در مقابل، سکسیونر هوایی موتور‌دار علاوه بر مکانیزم اصلی سکسیونر، به موتور و تجهیزات مرتبط با فرمان و کنترل نیاز دارد. وجود این تجهیزات باعث می‌شود ساختار مدل موتور‌دار پیچیده‌تر باشد و هزینه اولیه و الزامات نگهداری آن نیز افزایش پیدا کند.
یکی از مهم‌ترین مزایای مدل موتور‌دار، امکان استفاده از فرمان الکتریکی است. در مدل‌هایی که برای این قابلیت طراحی شده‌اند، می‌توان سکسیونر را به سیستم‌های کنترل و اتوماسیون شبکه متصل کرد و امکان کنترل از راه دور را فراهم کرد. البته وجود موتور به‌تنهایی به معنی کنترل از راه دور نیست و این قابلیت به تجهیزات کنترلی و طراحی کلی سیستم نیز بستگی دارد.
از طرف دیگر، سکسیونر دستی به منبع تغذیه موتور نیاز ندارد، در حالی که مدل موتور‌دار برای عملکرد مکانیزم خود به منبع تغذیه مناسب نیاز دارد. بنابراین در زمان انتخاب مدل موتور‌دار باید علاوه بر مشخصات خود سکسیونر، شرایط تأمین برق و تجهیزات کنترلی موردنیاز نیز بررسی شود.
در نتیجه، مدل دستی بیشتر برای مانورهای محلی و شبکه‌هایی با نیاز کمتر به اتوماسیون مطرح است، در حالی که مدل موتور‌دار برای مانور مکانیزه و شبکه‌هایی که امکان کنترل یا اتوماسیون در آن‌ها اهمیت دارد گزینه قابل بررسی‌تری محسوب می‌شود.
سکسیونر هوایی دستی چه کاربردی دارد؟
سکسیونر دستی بیشتر در شرایطی مورد استفاده قرار می‌گیرد که عملیات بهره‌برداری و مانور در محل انجام شود و نیاز جدی به کنترل از راه دور وجود نداشته باشد.
برای مثال، در بخشی از شبکه که تعداد مانورها محدود است و دسترسی اپراتور به تجهیز امکان‌پذیر است، استفاده از مدل دستی می‌تواند راهکار ساده‌تری باشد.
از جمله شرایطی که مدل دستی می‌تواند مورد بررسی قرار گیرد عبارت‌اند از:
- شبکه‌هایی با مانورهای محدود
- نصب‌هایی که دسترسی به تجهیز آسان است
- پروژه‌هایی که اتوماسیون شبکه در آن‌ها اولویت ندارد
- شرایطی که سادگی مکانیزم اهمیت دارد
- پروژه‌هایی که کاهش هزینه اولیه اهمیت بیشتری دارد
البته انتخاب نهایی باید با توجه به مشخصات شبکه و الزامات بهره‌برداری انجام شود.
سکسیونر هوایی موتور‌دار چه کاربردی دارد؟
سکسیونر موتور‌دار بیشتر در شبکه‌هایی مورد توجه قرار می‌گیرد که کنترل مکانیزه، سرعت انجام مانورها یا امکان کنترل از راه دور اهمیت داشته باشد.
برای مثال، اگر تجهیز در محلی نصب شده باشد که دسترسی مداوم به آن برای اپراتور دشوار است، مکانیزم موتور‌دار می‌تواند امکان ارسال فرمان الکتریکی را فراهم کند.
همچنین در شبکه‌های توزیع دارای سیستم‌های اتوماسیون، استفاده از تجهیزات دارای قابلیت فرمان‌پذیری می‌تواند بخشی از زیرساخت کنترل شبکه باشد.
کاربردهای این مدل می‌تواند شامل موارد زیر باشد:
- شبکه‌های دارای اتوماسیون توزیع
- نقاطی که کنترل از راه دور اهمیت دارد
- تجهیزاتی که در محل‌های کم‌دسترسی نصب شده‌اند
- شبکه‌هایی با نیاز به مانورهای سریع‌تر و مکانیزه
- پروژه‌هایی که امکان توسعه سیستم کنترل وجود دارد
البته وجود موتور به‌تنهایی به معنای برخورداری کامل از کنترل از راه دور نیست. برای این قابلیت، سازگاری مکانیزم، تجهیزات کنترلی، منبع تغذیه و سیستم فرمان نیز باید بررسی شود.
تفاوت کنترل دستی و کنترل موتور‌دار
در مدل دستی، اپراتور باید در محل تجهیز حضور داشته باشد و عملیات تغییر وضعیت را از طریق مکانیزم دستی انجام دهد.
در مدل موتور‌دار، فرمان می‌تواند به‌صورت الکتریکی به مکانیزم ارسال شود. در صورت تجهیز مناسب شبکه، این فرمان می‌تواند از سیستم کنترل یا محل دیگری نیز ارسال شود.
بنابراین مهم‌ترین مزیت مدل موتور‌دار را باید در امکان مکانیزه کردن عملیات جست‌وجو کرد، نه صرفاً افزایش توان سکسیونر.
این موضوع در شبکه‌های گسترده اهمیت بیشتری پیدا می‌کند؛ زیرا دسترسی فیزیکی به تمام تجهیزات همیشه ساده نیست.
آیا سکسیونر موتور‌دار سریع‌تر از مدل دستی است؟
در بسیاری از کاربردها، مکانیزه بودن فرآیند می‌تواند زمان موردنیاز برای اعمال فرمان را کاهش دهد، اما نمی‌توان بدون بررسی مشخصات فنی هر مدل، یک زمان یا سرعت مشخص برای همه سکسیونرهای موتور‌دار تعیین کرد.
سرعت عملکرد به عواملی مانند طراحی مکانیزم، نوع موتور، سیستم فرمان و مشخصات تجهیز بستگی دارد.
بنابراین هنگام مقایسه دو مدل بهتر است به مشخصات فنی اعلام‌شده توسط سازنده مراجعه شود.
تفاوت هزینه سکسیونر دستی و موتور‌دار
یکی دیگر از عوامل مهم در انتخاب سکسیونر هوایی دستی یا موتور‌دار، هزینه اولیه و هزینه‌های مربوط به بهره‌برداری و نگهداری است.
مدل دستی به دلیل نداشتن موتور و بخشی از تجهیزات کنترلی مربوط به آن، معمولاً ساختار ساده‌تر و هزینه اولیه پایین‌تری دارد.
در مقابل، مدل موتور‌دار علاوه بر خود سکسیونر، شامل مکانیزم موتوری و در صورت نیاز تجهیزات کنترلی و تغذیه مربوط به آن است. در نتیجه هزینه اولیه آن می‌تواند بیشتر باشد.
با این حال، تصمیم‌گیری نباید فقط بر اساس قیمت خرید انجام شود. اگر پروژه به کنترل از راه دور یا اتوماسیون نیاز داشته باشد، هزینه و امکانات موردنیاز برای پیاده‌سازی این قابلیت نیز باید در نظر گرفته شود.
نگهداری سکسیونر هوایی دستی و موتور‌دار
هر دو مدل به بازرسی و نگهداری دوره‌ای نیاز دارند، اما تجهیزات موتور‌دار به دلیل داشتن اجزای اضافی، بخش‌های بیشتری برای بررسی دارند.
در سکسیونر دستی، وضعیت مکانیزم دستی، اتصالات، اجزای مکانیکی و سایر بخش‌های تجهیز باید مطابق دستورالعمل سازنده بررسی شود.
در مدل موتور‌دار، علاوه بر موارد فوق، وضعیت موتور، مکانیزم انتقال نیرو، تجهیزات کنترلی، اتصالات الکتریکی و منبع تغذیه نیز باید بررسی شود.
برنامه دقیق سرویس و نگهداری باید بر اساس دستورالعمل سازنده و شرایط واقعی بهره‌برداری تعیین شود.
هنگام انتخاب سکسیونر هوایی به چه نکاتی توجه کنیم؟
انتخاب سکسیونر هوایی دستی یا موتور‌دار نباید فقط بر اساس قیمت یا ظاهر تجهیز انجام شود. قبل از خرید، مشخصات فنی و شرایط واقعی نصب را بررسی کنید.
۱. سطح ولتاژ شبکه
ابتدا باید سطح ولتاژ شبکه مشخص شود و تجهیزی انتخاب شود که برای همان سطح ولتاژ طراحی شده باشد.
۲. جریان نامی
جریان نامی سکسیونر باید با شرایط شبکه و بار موردنظر مطابقت داشته باشد.
۳. نوع عملیات
مشخص کنید تجهیز برای چه نوع مانوری استفاده خواهد شد و آیا صرفاً جداسازی مدار موردنیاز است یا تجهیز باید قابلیت‌های دیگری نیز داشته باشد.
۴. نیاز به کنترل از راه دور
اگر دسترسی به محل نصب دشوار است یا شبکه به سمت اتوماسیون حرکت می‌کند، قابلیت موتور‌دار بودن و امکان اتصال به سیستم کنترل اهمیت بیشتری پیدا می‌کند.
۵. شرایط محیطی
شرایط نصب، دما، رطوبت، گردوغبار، ارتفاع و سایر عوامل محیطی می‌توانند در انتخاب تجهیز مناسب مؤثر باشند.
۶. تجهیزات جانبی و سیستم کنترل
در مدل‌های موتور‌دار باید بررسی شود که مکانیزم موتور، منبع تغذیه و تجهیزات کنترلی با سیستم موردنظر سازگار هستند یا خیر.
۷. خدمات پس از فروش و قطعات
دسترسی به قطعات یدکی، خدمات فنی و پشتیبانی سازنده نیز یکی از عوامل مهم در انتخاب تجهیزات شبکه است.
سکسیونر هوایی دستی یا موتور‌دار؛ کدام را انتخاب کنیم؟
پاسخ به این سؤال به شرایط شبکه بستگی دارد و نمی‌توان یک مدل را برای تمام پروژه‌ها مناسب دانست.
اگر هدف، انجام مانور محلی در شبکه‌ای با دسترسی مناسب و بدون نیاز جدی به اتوماسیون باشد، مدل دستی می‌تواند گزینه‌ای قابل بررسی باشد.
در مقابل، اگر کنترل مکانیزه، دسترسی از راه دور یا اتصال تجهیز به سیستم اتوماسیون شبکه اهمیت داشته باشد، مدل موتور‌دار می‌تواند انتخاب مناسب‌تری برای بررسی باشد.
در هر دو حالت، مشخصات فنی سکسیونر باید با الزامات شبکه، سطح ولتاژ، جریان و شرایط بهره‌برداری مطابقت داشته باشد.
جمع‌بندی
انتخاب بین سکسیونر هوایی دستی یا موتور‌دار بیش از آنکه به برتری مطلق یکی از این دو مدل مربوط باشد، به شرایط شبکه و نحوه بهره‌برداری از تجهیز بستگی دارد.
سکسیونر دستی ساختار ساده‌تری دارد و برای شرایطی که مانور محلی انجام می‌شود و نیازی به کنترل مکانیزه وجود ندارد، می‌تواند مورد استفاده قرار گیرد. در مقابل، سکسیونر موتور‌دار با استفاده از مکانیزم موتوری امکان اعمال فرمان الکتریکی را فراهم می‌کند و در شبکه‌هایی که کنترل از راه دور یا اتوماسیون اهمیت دارد، کاربرد بیشتری پیدا می‌کند.
بنابراین پیش از انتخاب، باید عواملی مانند سطح ولتاژ، جریان نامی، نوع عملیات، شرایط نصب، نیاز به کنترل از راه دور، تجهیزات جانبی، هزینه و خدمات پس از فروش را بررسی کرد.
اگر قصد خرید یا بررسی سکسیونر هوایی را دارید، مقایسه مشخصات فنی مدل‌های مختلف می‌تواند به انتخاب تجهیز متناسب با شرایط شبکه کمک کند.
